Temps de lecture : 6 min. Auteur : Alexis S. Date : 3 novembre 2026 Qu'est ce que le PoE (Power Over Ethernet) ?Le PoE est une technologie qui permet de faire passer, dans un seul et même câble réseau (RJ45), à la fois les données (internet) et l'énergie électrique.
Habituellement, un appareil électronique a besoin de deux câbles : un pour se connecter au réseau et un autre pour être branché sur une prise de courant. Avec le PoE, le câble Ethernet suffit à lui seul pour alimenter l'appareil en électricité. Pourquoi le PoE est utile ?Simplification Plus besoin d'installer des prises électriques à proximité de chaque appareil. Économie Moins de câblage et moins d'adaptateurs secteur encombrants. Flexibilité Vous pouvez placer vos appareils là où ils sont les plus performants. Nos recommandations produits pour vos installations PoEAvec ces deux produits, vous créez une chaîne de liaison garantie 30 ans, optimisée pour le PoE ! Les 3 piliers du système PoEPSE |
| Caractéristique | PoE Actif | PoE Passif |
|---|---|---|
| Norme / Standard | IEEE 802.3af / at / bt | Aucune (Format propriétaire) |
| Négociation (Handshake) | Oui — Vérification de la charge avant injection | Non — Tension envoyée en continu |
| Sécurité matérielle | 100% sécurisé (Aucun risque pour appareil non-PoE) | Risque élevé (Détruction de carte réseau non compatible) |
| Tension délivrée | 44 V à 57 V DC (Ajustée dynamiquement) | Tension fixe (Souvent 24 V ou 48 V) |
| Usages typiques | Caméras IP, Wi-Fi 6/7, VoIP, GTB, Control d'accès | Antennes Wi-Fi / WISP, équipements réseau spécifiques |
Tableau comparatif entre le PoE Actif (normé IEEE) et le PoE Passif (propriétaire) selon la norme, la négociation, la sécurité, la tension et les usages typiques.
Standards IEEE 802.3 et évolution

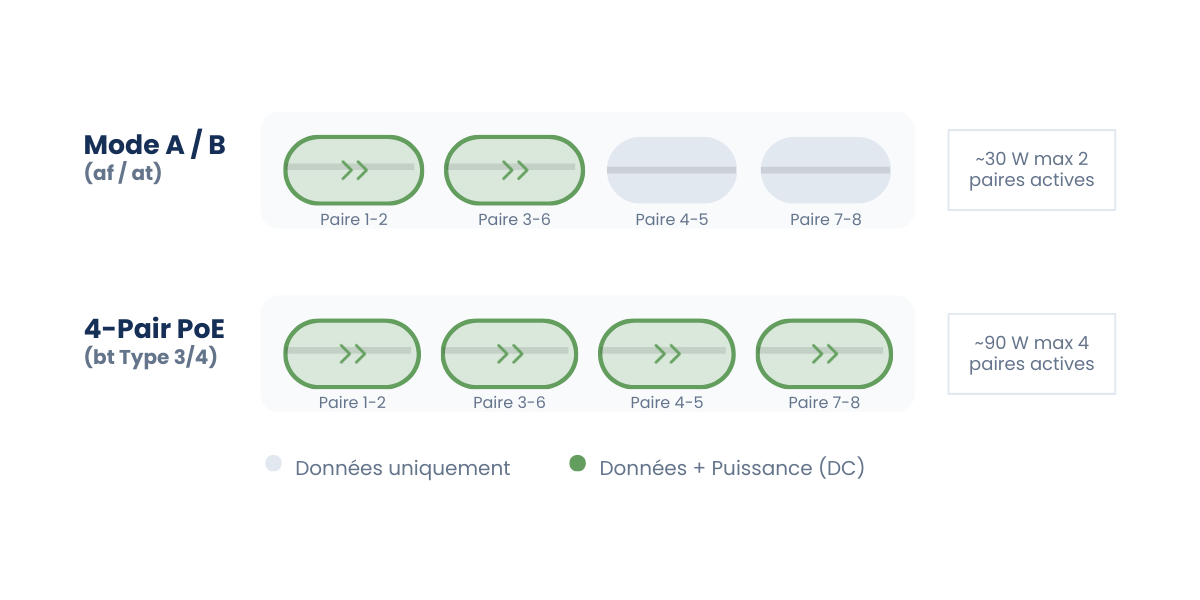

| Type | Norme | Paires | Puissance max. PSE / PD | Usages typiques |
|---|---|---|---|---|
| Type 1 | 802.3af (PoE standard) | 2 | 15,4 W / ≈ 13 W | Téléphones IP, caméras fixes |
| Type 2 | 802.3at (PoE+) | 2 | 30 W / 25,5 W | AP Wi-Fi 5, caméras PTZ |
| Type 3 | 802.3bt (PoE++) | 2 ou 4 (4 à 60 W) | 60 W / 51 W | Wi-Fi 6/7, GTB, Visioconf |
| Type 4 | 802.3bt (PoE++) | 4 | 90 W / 71,3 W | Éclairage LED, IoT lourd, PC |
Tableau comparatif des normes PoE (Power over Ethernet) selon le type, la norme, le nombre de paires, la puissance maximale et les usages typiques.
AWG et résistance DC
AWG plus faible = Conducteur plus gros
AWG22 offre une section de cuivre supérieure à AWG24, réduisant mécaniquement la résistance linéique.
Moins de résistance = Moins de chauffe
Une résistance DC (Rdc) plus faible diminue directement les pertes par effet Joule (P = R × I²).
Recommandation
Pour une installation neuve en PoE haute puissance (Types 3/4), notre recommandation : Cat 6A cuivre intégral ; AWG 23 ou 22 à privilégier selon le projet
| AWG | Rdc (Résistance) | Marge Thermique PoE |
|---|---|---|
| 22 | ↓ Faible | ✓ Excellente |
| 23 | ↘ Moyenne | ✓ Très bonne |
| 24 | ↑ Élevée | ⚠ Prudence (Bundle) |
Tableau comparatif des jauges de câbles AWG (22, 23, 24) en fonction de leur résistance (Rdc) et de leur marge thermique pour le PoE.
Normes connecteurs : ce qu'il faut vérifier
Composants testés PoE
Demander les preuves d’essais adaptées : IEC 60512-99-001 pour le PoE+ ; IEC 60512-99-002 pour le PoE IEEE 802.3bt jusqu’à 90 W côté source.
Procédure de maintenance
Former les techniciens : "Désactiver l’alimentation PoE du port avant de débrancher" pour prolonger la durée de vie. *
Qualité des cordons
Utiliser des cordons assemblés et testés en usine, adaptés au PoE. Un placage de 50 µin correspond à 1,27 µm, pas à 50 µm ; vérifier la fiche fabricant.
Cohérence de la chaîne
La performance dépend de toute la liaison : câble, connecteurs et cordons de brassage doivent être adaptés.
* Bien que les composants certifiés IEC 60512-99-002 soient conçus pour résister au débranchement sous charge (sans endommager la zone de contact utile), la meilleure pratique pour maximiser leur durée de vie reste de désactiver le port PoE avant intervention.
